Liga de magnésio ZM1 - material de alto desempenho para aplicações estruturais

A capacidade de calor específica e o coeficiente de expansão linear da liga ZM1

Iii. Propriedades mecânicas das propriedades de liga de liga de liga ZM1 da liga ZM1

As propriedades mecânicas parciais da temperatura ambiente, propriedades de tração à temperatura ambiente típicas, propriedades de tração de baixa temperatura e alta temperatura típicas, resistência de alta temperatura e resistência de alta temperatura da liga Zm1 são mostradas na tabela a seguir, que aponta força de fadiga da temperatura OOM (n = 2×107), módulo elástico da temperatura ambiente E = 42 GPA, módulo de cisalhamento G = 17 GPa e proporção de Poisson μ=0.35.

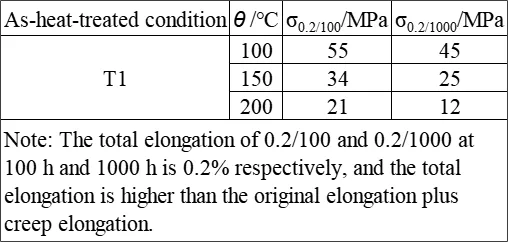

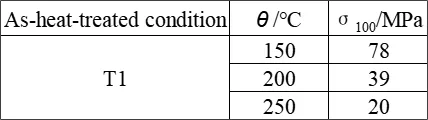

Propriedades de fluência de alta temperatura da liga ZM1

Ⅳ.O processo de fundição e fundição da liga ZM1

1. Sistema de tratamento térmico:

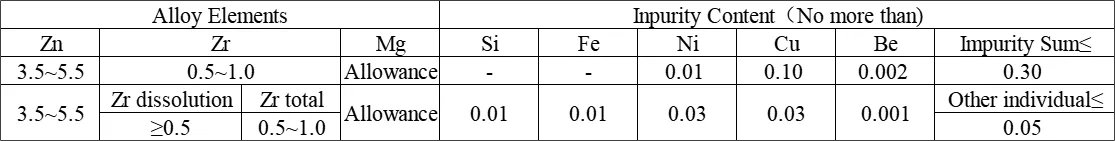

O ZM1 é uma liga simples de Mg-Zn-ZR simples, contendo apenas 3,5% a 5,5% de Zn e 0,5% a 1,0% de ZR. Sua microestrutura consiste em α fase e fase MGZN, com uma pequena quantidade de compostos Zn-ZR (Zn2ZR3 ou Znzr). Geralmente, o tratamento T1 é adotado sem querer, e com Envelhecimento em (175 ± 5)℃ por 28 a 32 horas ou em 195℃ por 16 horas.

1) A fundição e o elenco da liga devem ser realizadas no mesmo cadinho. Se o processo de transferência do metal fundido do cadinho de fundição para o cadinho de fundição for adotado, isso causará a perda de zircônio na liga. Zircônio vai ser Adicionado na forma de liga mestre MG-ZR quando o líquido da liga é aquecido a 780 a 800℃. Após agitação completa, a liga é refinada. O fluxo suficiente deve ser usado para controlar a oxidação e a combustão da liga.

2) Durante o processo de preparação da liga, elementos como alumínio, ferro, silício e manganês devem ser impedidos de contaminar a liga, pois esses elementos impedirão o efeito de refinamento de grãos do zircônio.

3) Devido à baixa solubilidade do zircônio e sua tendência a formar compostos com vários elementos de impureza e, portanto, ser perdida, a quantidade de zircônio adicionada deve ser de 3 a 5 vezes o teor de zircônio necessário na liga.

4) O grau de refinamento de grãos da liga está intimamente relacionado ao conteúdo de zircônio dissolvido na liga, de modo que a tecnologia de fundição e o controle de temperatura são extremamente importantes.

2. Resistência à corrosão da liga ZM1
O magnésio tem boa resistência à corrosão no ar seco, mas sua estabilidade química é instável no ar úmido, água (especialmente água do mar) e reage vigorosamente com a maioria dos ácidos inorgânicos. Nas atmosferas industriais, a resistência à corrosão do magnésio é semelhante à do aço de carbono médio. O filme de óxido do magnésio não é denso, portanto deve ser tratado na superfície antes do uso a longo prazo na atmosfera. As ligas de magnésio são estáveis ​​contra ácido selênico, fluoretos e ácido hidrofluórico, formando sais insolúveis. Ao contrário do alumínio, as ligas de magnésio não reagem com álcalis cáustico e também são estáveis ​​em gasolina, querosene e óleo lubrificante. O magnésio é um dos metais mais eletronegativos e não pode estar diretamente em contato com o alumínio (exceto as ligas de alumínio-magnésio), ligas de cobre, aço e outras partes, caso contrário, causará corrosão eletroquímica. Ferro, silício, cobre, níquel, cloretos e outras impurezas, bem como certos defeitos de fundição, reduzirão a estabilidade da corrosão das ligas de magnésio. O zircônio na liga pode eliminar os efeitos nocivos das impurezas e refinar os grãos, melhorando significativamente a resistência à corrosão da liga.

3. Desempenho do processo e características da liga ZM1:

1) Formando desempenho:

Temperatura de fundição: 705 - 815℃.

As peças fundidas têm propriedades mecânicas altas e uniformes, e o grau de redução nas propriedades mecânicas devido à microeporosidade é menor que a da liga ZM5. A fluidez é medida pelo comprimento da barra de teste fundido como 182 mm. A tendência de formar microponeso durante a solidificação é relativamente grande, mas diminui ligeiramente com a diminuição do conteúdo de zinco na composição da liga. Quando o zinco está no limite inferior, a microrosidade tende a ser concentrada em vez de dispersa. A primeira rachadura na largura do anel é formada de 25 a 27,5 mm no teste de tendência a quente. A taxa de encolhimento linear é de 1,5%.

2) Desempenho de soldagem: A liga tem um desempenho ruim de soldagem e não é adequado para soldagem de reparo.

3) Processo de tratamento térmico das peças fundidas de liga: somente o tratamento do envelhecimento é adotado para peças fundidas de liga.

4) Processo de tratamento de superfície:

A superfície das peças fundidas deve ser quimicamente oxidada para formar uma fina camada de proteção. Antes do tratamento, as peças fundidas devem ser jateadas e degradadas.

De acordo com os diferentes usos das peças, o óleo ou a proteção da tinta é aplicado após o tratamento da oxidação.

5) Desempenho de usinagem e moagem:

A liga possui excelente desempenho de usinagem e pode ser usinada a uma taxa de alimentação maior e alta velocidade em comparação com outros metais. A energia necessária para remover uma certa quantidade de metal é menor que a de qualquer outro metal. Durante a usinagem, seja com ou sem fluido de corte, excelentes superfícies lisas podem ser obtidas sem moer ou polimento.



Ⅴ.Aplicação de liga ZM1

 A liga ZM1 é usada principalmente para fundição rodas e podem ser amplamente aplicadas como componentes estruturais de carga em várias máquinas.
