Liga de magnésio fundido ZM7 de alta resistência

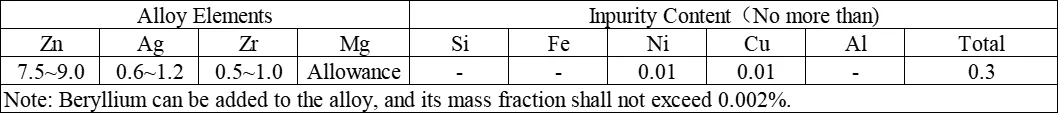

Composição química e conteúdo de impureza (fração em massa) % de liga de magnésio fundido ZM7

(1) A resistência da oxidação da liga ZM7 é semelhante à de outras ligas de magnésio. É inflamável e explosivo, e tem um risco relativamente alto.

(2) A liga ZM7 tem boa resistência à corrosão no ar seco, mas sua estabilidade química é ruim no ar úmido, água (especialmente água do mar) e reage vigorosamente com a maioria dos ácidos inorgânicos. Nas atmosferas industriais, a resistência à corrosão do magnésio é semelhante à do aço de carbono médio. O filme de óxido do magnésio não é denso, portanto deve ser tratado na superfície antes do uso a longo prazo na atmosfera.

(3) A liga ZM7 é estável para o ácido selênico, os fluoretos e o ácido hidrofluórico, formando sais insolúveis. Ao contrário do alumínio, as ligas de magnésio não reagem com álcalis cáustico e também são estáveis ​​em gasolina, querosene e óleo lubrificante. O magnésio é um dos metais mais eletronegativos e não pode estar diretamente em contato com ligas de alumínio (exceto ligas de alumínio-magnésio), ligas de cobre, aço e outras peças durante a montagem, caso contrário, causará corrosão eletroquímica.

(4) Ta estabilidade da corrosão das ligas de magnésio será reduzido por Ferro, silício, cobre, níquel, cloretos e outras impurezas, bem como certos defeitos de fundição. O zircônio na liga pode eliminar os efeitos nocivos das impurezas e refinar o grão, melhorando bastante a resistência à corrosão da liga.

Ii. Propriedades físicas da liga ZM7

A liga ZM7 é não magnética; sua densidade ρ é 1,87 g/cm³; A faixa de temperatura de fusão é 475 - 621°C. o específico A capacidade térmica e a condutividade térmica da liga ZM7 são mostradas na tabela a seguir. O coeficiente de expansão linear também é apresentado na tabela abaixo.

A capacidade térmica específica e a condutividade térmica da liga ZM7

O coeficiente de expansão linear da liga ZM7

Iii. Propriedades mecânicas da liga ZM7

A força de cisalhamento τ da liga ZM7 na condição T6 é de 240 MPa. As propriedades de tração típicas da liga ZM7 à temperatura ambiente, de acordo com o padrão técnico (amostra de fundição única), são mostradas na tabela a seguir. As propriedades mecânicas à temperatura ambiente e várias temperaturas são apresentadas na tabela a seguir. As propriedades de tração à temperatura ambiente das peças fundidas da liga ZM7 com diferentes seções transversais são mostradas na tabela a seguir. As propriedades de tração de alta temperatura são apresentadas na tabela a seguir. As propriedades de tração da liga ZM7 após o aquecimento a 150°C por 50 horas são mostradas na tabela a seguir. A dureza das peças fundidas da liga ZM7 é apresentada na tabela a seguir. As propriedades de impacto da liga ZM7 são mostradas na tabela a seguir. O limite de fadiga de alta temperatura da liga ZM7 é apresentado na tabela a seguir. O módulo elástico da temperatura ambiente das peças fundidas da liga ZM7 é apresentado na tabela a seguir.

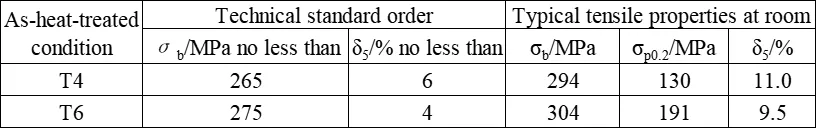

Padrão técnicos para liga ZM7 (amostras de molde único) e propriedades de tração à temperatura ambiente típicas

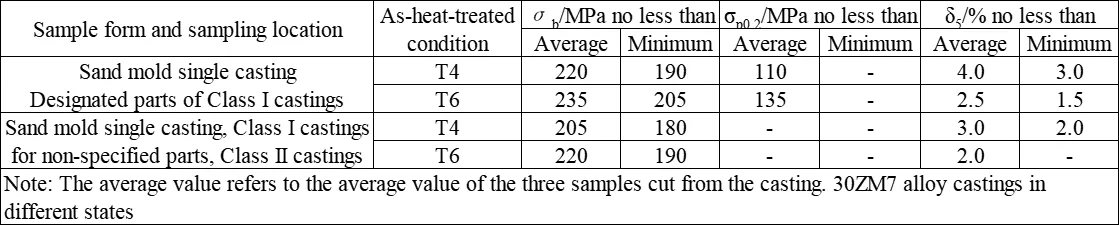

Valores da propriedade mecânica das peças fundidas da liga ZM7 em diferentes condições

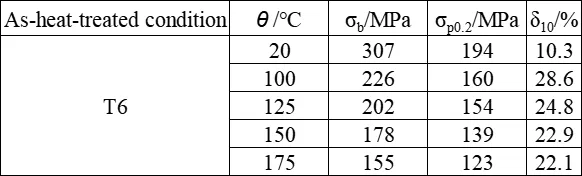

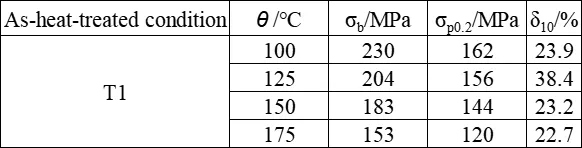

Propriedades de tração de alta temperatura típicas de peças fundidas de liga ZM7

Propriedades de tração da liga ZM7 após aquecer a 150℃ por 50 horas

A dureza das peças fundidas da liga ZM7

O desempenho do impacto da liga ZM7

O limite de fadiga de alta temperatura da liga ZM7

O módulo elástico de temperatura ambiente de peças de liga ZM7

4. Processo de fusão e fundição da liga ZM7

Fusão:

(1) O processo de fusão e fundição dessa liga é semelhante ao de outras ligas de magnésio-zinco-zircônio. Zinco e prata são adicionados na forma de metais puros, enquanto o zircônio é adicionado na forma de liga mestre de magnésio-zircônio.

(2) Durante o processo de preparação da liga, é necessário evitar a contaminação por elementos como alumínio, ferro, silício e manganês, pois esses elementos impedem o efeito de refinamento de grãos do zircônio na liga.

(3) Devido à baixa solubilidade do zircônio e sua tendência a formar compostos com vários elementos de impureza e, portanto, ser perdida, a quantidade de zircônio adicionada deve ser de 3 a 5 vezes o teor de zircônio necessário na liga para garantir o conteúdo de zircônio na liga. O alto teor de zinco na liga dificulta a adição de zircônio, de modo que a tecnologia de fusão e o controle de temperatura são extremamente importantes.

Processo de elenco:

(1) Desempenho de fundição. A liga tem boas propriedades de enchimento, mas uma tendência significativa em relação à porosidade microscópica. A primeira rachadura no teste de tendência a quentes foi formada a uma largura do anel de 17,5 mm. A taxa de encolhimento linear é de 1,1%. Temperatura de fundição: 720-800℃.

(2) desempenho de soldagem. A liga tem mau desempenho de soldagem e geralmente é difícil de soldar.

(3) desempenho do processo de tratamento térmico. As peças fundidas devem ser usadas no estado tratado com solução (T4) ou tratado com solução e envelhecimento artificial (T6). Durante o tratamento da solução, a atmosfera no forno de tratamento térmico deve conter 0,7% (pelo menos 0,5%) dióxido de enxofre (0,5-1,5 kg de pirita ou sulfeto ferroso deve ser adicionado por metro cúbico de volume de forno) ou dioxido de carbono 3% como atmosfera protetora para impedir a oxidação e combustão de elegantes. Ao colocar peças fundidas no rack de tratamento térmico, deve -se tomar cuidado para evitar deformar a deformação das peças fundidas. Luminárias ou suportes especiais podem ser necessários quando necessário.

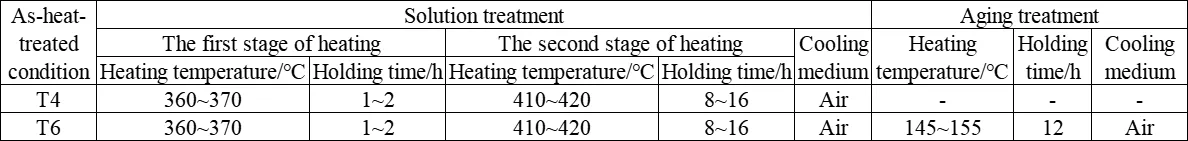

Processos comuns de tratamento térmico para peças fundidas de liga ZM7
